Beschreibung und Montage
Spezifikationen
Breite und Höhe
Eine Glastrennwand besteht aus Glaspaneelen, die jeweils auf einer eigenen Schiene gleiten.
Vorteile der Selbstmontage

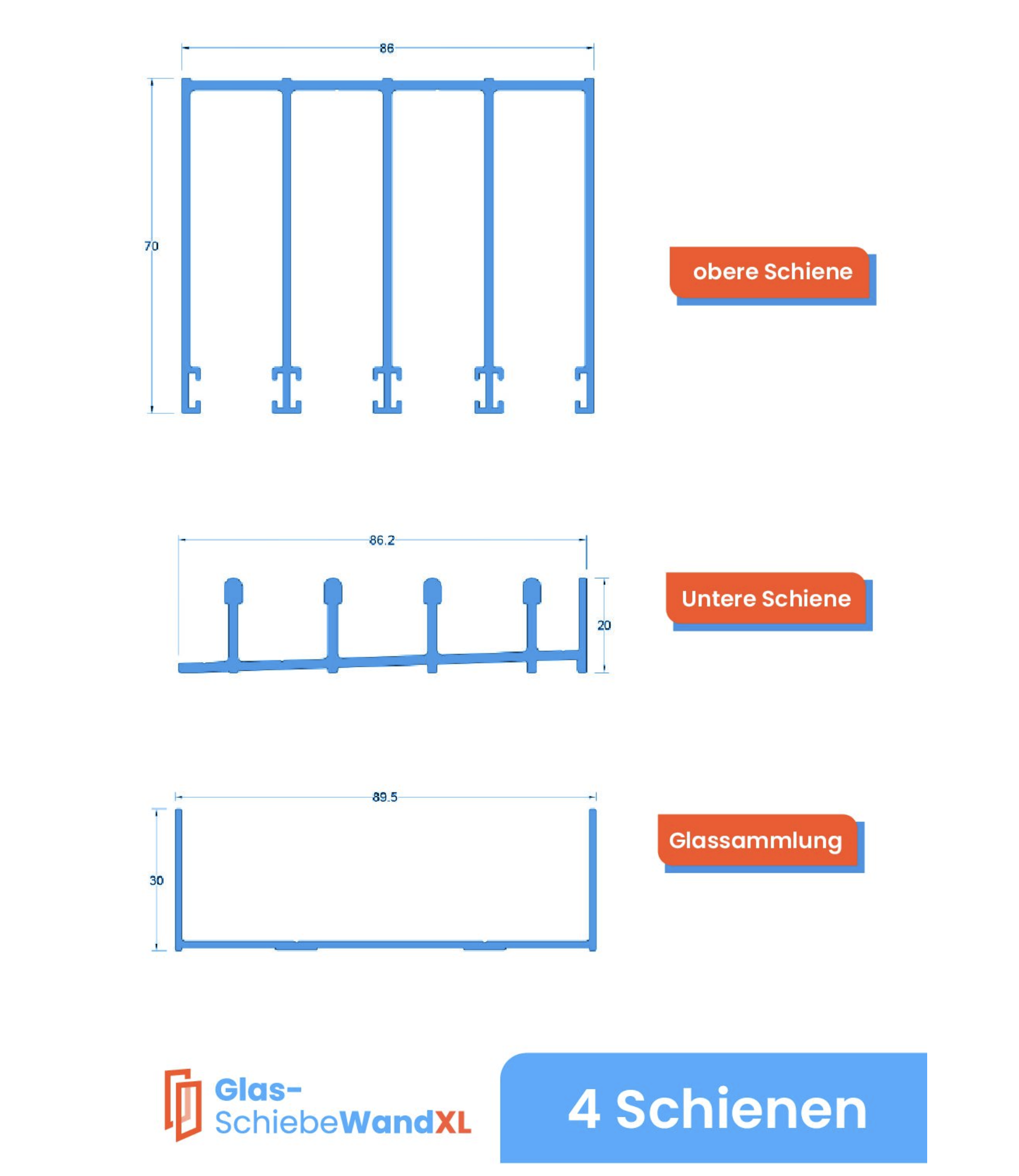

Die Zubehörteile müssen in ihren Abmessungen natürlich perfekt zu Ihrer Glasschiebewand passen. In diesem Dokument finden Sie alle Abmessungen der Zubehörteile.
Breite des Glases | 980 mm |
Maximaler Durchgang | 3840 mm |
Farboptionen | Anthrazit (RAL 7016) - Creme (RAL 9001) - Schwarz (RAL 9005) |
Glasüberlappung | 20 mm |
Vor der Bestellung Ihrer Glasschiebewand stellen sie bitte sicher, welche Größe sie benötigen. Um die Breite zu bestimmen messen sie die Öffnung, in der die Wand eingesetzt werden soll, an drei Stellen: oben, in der Mitte und unten. Das kleinste Maß ist hierbei das wichtigste. Wände und Pfosten sind nicht immer gerade daher stellen sie durch die Verwendung des kleinsten Maß sicher, das die Glasschiebewand passt. Die Breite des Glases hängt von der Breite der Öffnung ab:
Glasbreite 900 mm
Glasbreite 980 mm
Glasbreite 1030 mm
Um das benötigte Höhenmaß zu bestimmen, beachten wir die Arbeitshöhe. Das ist das Gesamtmaß des vollständigen Systems, gemessen von der Unterseite der unteren Gleitschiene bis zur Oberseite der oberen Führungsschiene. Die Glasplatten sind immer 100 Millimeter kürzer als die der Arbeitshöhe. In der Arbeitshöhe ist ein Spielraum von 30 Millimeter enthalten, indem montiert werden kann.
1990 - 2020 mm | 2000 mm |
2040 - 2070 mm | 2050 mm |
2090 - 2120 mm | 2100 mm |
2140 - 2170 mm | 2150 mm |
2190 - 2220 mm | 2200 mm |
2240 - 2270 mm | 2250 mm |
2290 - 2320 mm | 2300 mm |
2340 - 2370 mm | 2350 mm |
2390 - 2420 mm | 2400 mm |
2440 - 2470 mm | 2450 mm |
2490 - 2520 mm | 2500 mm |
2540 - 2570 mm | 2550 mm |
2590 - 2620 mm | 2600 mm |
